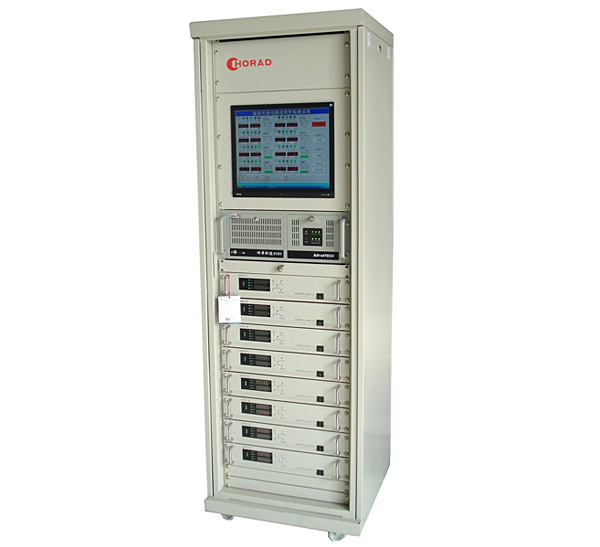

湿冷冻实验电路连续性检测系统

       该系统用于太阳能电池组件的湿冻试验过程中太阳能组件的电路连续性检测,工控机软件控制电源一对一对6片被试太阳能电池组件供电,可记录电压、电流、温度曲线、并存储。
  • 产品规格
  • 资料下载
项目目的
能够同时满足电池组件湿冻、热循环等试验过程中对电池组件电压、电流、温度的实时测量和记录,判定组件实验过中的内部电路连续性
参考资料
IEC61215-2005地面用晶体硅光伏组件-设计鉴定和定型
GB6587.7-1986电子测量仪器基本安全试验
GB17478-1998低压直流电源设备和安全要求
系统方案
电源组系统方案以欧姆龙PLC为例是RS485总线联网
1、上位机-PLC通信
2、由于电源RS-485通信口,PLC可以通过RS-485总线(两线或四线)与电源进行数据交换,不需要PLC I/O模块的转换。
3、通过RS285可控制的量:稳压、稳流、电压、电流的给定;反馈的数据:稳压、稳流状态、故障状态、电压值、电流值。
4、通过PLC可控制的量启动、停止状态;反馈的数据:启动、停止状态
5、PT100经温度变送器通过PLC完成温度采样
硬件指标
直流电源的路数和基本要求
输入电压:AC220V   50Hz
输出电压:DC0-80V    电流范围0-15A  6路
显示:80V   15A
通讯RS485:具有6路,电压、电流外控,电压、电流采集功能,
外控: 具有6路,开关量输出(控制恒流源的通,断).
采集: 具有1路,温度采集,
保护:具有输出过流、过压、过载、过热保护
输出:机器后背接线端子输出
研华工控机
4U标准机箱/300W电源/14S4底板,内存/300G硬盘/DVD-ROM光驱/ /一串一并接口/正版WINDOWS系统/19”上架键盘/17“液晶显示器。
PT100铂电阻
执行标准为(中华人民共和国机械行业标准)JB、T 8622-1997,本标准符合IEC751:1983的电阻-温度关系公式及分度表,测量范围-50—110度允差等级正负0.5度
软件功能
1.通过上位机可设定电源输出电压。电流,温度,可记录电压,电流,温度曲线并存储
2手动状态下可设定6路电源的电压,电源,关段电源的极限温度
3能显示每路的电压电流温度曲线 曲线并记录
4可以方便调出记录电源组输出的历史电压电流温度曲线
5电压显示:80V电流15A
6一路环境温度输入(采用PT、100铂电阻温度范围为-50—110度)
7、电脑可设置过压、过流、过温极限,以便在超出极限时停止输出
8可适时提供太阳能电池组件反向通电过程中的非正常信息报警,供现地人员及时查看
9通讯状态要通过产独的显示灯,显示在软件上面,绿色为正常,绝色 为不正常
10死机后只需要软件重启,电源及电脑等不硬件不需要重启
11所有的计量曲线具有时间段查找、搜寻功能
系统通讯总线
   1、PLC 到 电源 采用无协议通讯,此协议通过PLC的COM1操作 ,实现电源电流、电压的设定,读取电源电流、电压反馈。
   2、PC 到 PLC 采用 西门子公司PLC ,进行数据采集。
软件运行环境
工控机操作系统采用MICRSOFT WINDOWS XP PROFESSIONAL SP2正版系统。电源的控制由PLC来实现,工控机只起个人机界面的作用,不参与实际控制,只是做数据输入监视和记录。上位机软件采用WINCC6。0,PLC数据采集采用OMRON OPC SERVER 此配置在我公司多处电源使用,
系统配置清单:




规格、型 号

数量

备注

19”机柜

600(D)×660(W)×2000(H)

1

国产

直流电源

80.0V/15.00A(RS422)

6

日本三社

4U标准机箱主机



1

研华

17寸显示屏..



1

戴尔

PT100

-100-+200

1

西门子

可编程系统



1

西门子

通讯模快

R232    RS422

2

西门子

操作系统

WINDOWS XP

1

微软

应用软件



1

宏瑞达

资料下载:


中文操作说明书
英文操作说明书
设备维护保养指导书
