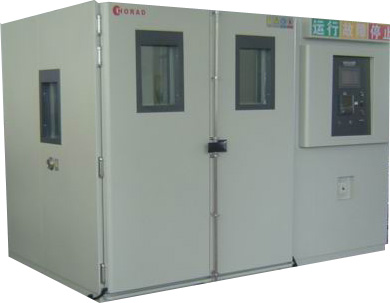

湿冷冻湿热循环试验箱
太阳能电池模组的设计使用年限大约是20～30年，而可靠度试验是模拟陆上太阳光电模组(晶硅、非晶硅、薄膜、聚光型)的设计验证，让模组能够在一般气候下长期操作20年以上，规范要求太阳能电池需进行：Thermal cycle test(温度循环测试)、Humidity-freeze test(湿冷冻测试)、Damp Heat(湿热测试)，以确认太阳能电池能够承受高温高湿之后随级的零下温度影响，以及对于温度重复变化时引起的疲劳和热失效，另外确定太阳能电池能够抵抗湿气长期渗透之能力，其试验设备设计与能力需满足相关规范：(IEC61215、IEC61646、 IEC62108、UL1703、IEEE 1513、IEC61730) 等•••的要求才行。
■ 符合IEC61215、IEC61646-10.11、GB18911-10.11、CNS15115-10.11等领域的热循环、湿冷冻、湿热规范当中的
试验要求
■ 试验过程进行相关电性与物理量量测
■ 柜内顶端不得有凝结水滴在试件上
■ 专利设计太阳能放置治具
■ 试验结束待测品回常温保护机制
|
型号
|
H-PTH-5380DKH
|
H-PTH-3445DKH
|
H-PTH-1833DKH
|
H-PTH -1620 DKH
|
|
内箱尺寸(W.H.D)cm
|
202×205×130
|
100X235X130
|
60X235X130
|
61X225X118
|
|
外箱尺寸(W.H.D)cm
|
252×271×284
|
200X295X180
|
120X295X180
|
810X245X250
|
|
温度范围
|
-50℃→+130℃
|
|
湿度范围
|
20%～95%
|
|
升温速率
|
0℃→+85℃ 0.7-3℃/min 线性可调（带负载）
-40℃→+0℃ 1-3.5℃/min 线性可调（带负载）
|
|
降温速率
|
+85℃→0℃ 0.7-3℃/min 线性可调（带负载）
+0℃→-40℃ 1-3.5℃/min 线性可调（带负载）
|
|
温度波动度
|
±0.3℃
|
|
湿度波动度
|
±2.0%R.H
|
|
重量（约）
|
1600kg
|
1460 ㎏
|
1360 ㎏
|
580 ㎏
|
|
电源（约）
|
49kW
|
32 kW
|
21 kW
|
14.6 kW
|
|
环境条件
|
温度：5℃～35℃ 相对湿度：≤85% 气压：86kPa～106kPa
|
新规格
|
型号
|
H-PTH-3655DKH
|
H-PTH-3000DKH
|
|
内箱尺寸(W.H.D)mm
|
1000 X 2200 X 1400
|
1390×1600×1410
|
|
外箱尺寸(W.H.D)mm
|
2000 X 2750 X 1665
|
2650 X 1970 X 1625
|
|
温度范围
|
-50℃→+130℃
|
-50℃→+150℃
|
|
湿度范围
|
20%～98%RH
|
20%～98%RH
|
|
升温速率
|
0℃→+150℃ 0.7-2℃/min 线性（带负载）
-40℃→+0℃ 1-3.5℃/min 线性（带负载）
|
|
降温速率
|
+150℃→0℃ 0.7-2℃/min 线性（带负载）
+0℃→-40℃ 1-3.5℃/min 线性（带负载）
|
|
温度波动度
|
±0.3℃
|
±0.3℃
|
|
湿度波动度
|
±2.0%R.H.
|
±2.5%R.H
|
|
重量（约）
|
1860kg
|
2600 ㎏
|
|
电源（约）
|
42kW
|
42 kW
|
|
环境条件
|
温度：5℃～35℃ 相对湿度：≤85% 气压：86kPa～106kPa
|
设备有如下特点：
1.控制器运算采用模糊算法，最新技术控制，合理调节冷冻，使之达到最佳效果；7″TFT真彩LCD触摸屏，比ESPEC的6.4″屏更大；
2.控制器界面与德国伟思-富奇风格设计相同，操作更方便，运行更可靠；
3.控制制冷系统采用冷量需求算法，能合理有效地利用制冷量，有效减少冷热互耗，从而达到控制稳定及节能功效。
4.温湿度控制采用耦合PID控制，可以有效防止控制湿度值暴走，不但能做湿热恒定，还能很好实现交变湿热功能；
5.制冷系统压缩机采用德国比泽尔，运行噪声更低，性能更优越；
6.以一秒钟的采样计算，可保证110天的实时曲线采样和历史数据的存贮。可以由3秒钟到一小时，任意设定取样速率。
7.99999个小时的超长定值时间
8.540小时59分钟的程式段设定时间
9.带USB接口，可连接电脑和连入公司局域网
● 薄膜型太阳能
● 晶硅型太阳能
● 非晶硅型太阳能
● 聚光型太阳能
