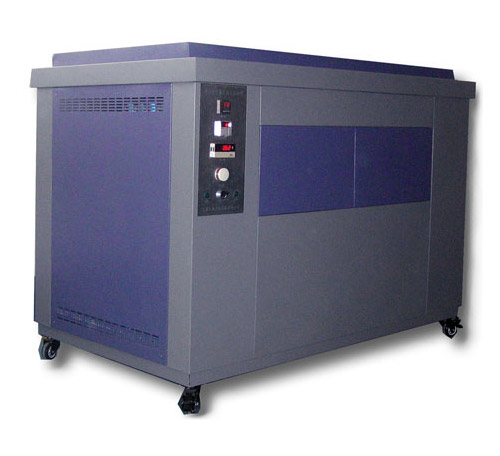

UV紫外老化试验箱
光伏组件紫外试验箱主要规定了光伏组件暴露于紫外幅照环境时，考核其抗紫外幅照能力的试验，本试验适用于评估储存聚合材料和保护层等材料的抗紫外幅照性能；其试验设备设计与能力需满足相关规范：(IEC61215、IEC61646、 IEC62108、UL1703、IEEE 1513、IEC61730) 等•••的要求才行。
■ 设备采用国内首创新外型设计，使设备外观整体美观大方；
■ 内室材料使用拉丝SUS304B板，具有耐酸、耐腐蚀易清洗特点；
■ 样品架可根据需要调节上下的位置；
■ 根据历史经验专业设计实验设备以来，具有合理的风道循环系统，使得箱体内温湿度达到最高均匀性；
■ 试件与灯表面平行面距离：最中达到样品测试波长要求 (试件台高度可调)
|
型 号
|
H-TZN-H
|
|
性能指标
|
内部尺寸
|
40×220×110 (cm)
|
|
有效辐照区域
|
200×100(cm)
|
|
组件表面温度
|
60℃
|
|
温度波动度
|
±2℃
|
|
温度解析度
|
0.1℃
|
|
灯的中心距离
|
70mm
|
|
照 度
|
组件测试面产生均匀度为±15%
|
|
控温方式
|
PID自整定控温方式
|
|
风 速
|
0.5~1. 0m/M
|
|
波 长
|
UVA:280~320nm UVB:320~400nm
|
|
光 源
|
美国进口Q-PANLUVA和UVB
|
|
控制系统
|
温度系统控制方式
|
通过强制循环通风，平衡调温法（BTC）。该方法，控制系统根据设定之温度点通过PID自动运算输出的结果去控制加热器的输出量，最终达到一种动态平衡
|
|
空气加热方式
|
采用优质镍铬丝加热器,材质好具有耐腐耐湿效果,同时速度反应大大超于加热管效率;
|
|
温度控制器
|
原装进口富士数显温度控制器
|
|
循环系统
|
日本进口蜗牛式风机，特点噪音低，效力高；不锈钢多翼式离心风轮，单循环，设备自身产生臭氧时具有排气功能把臭氧排到室外
|
|
电源
|
AC220V 50HZ 总功率：约4KW
|
|
附件
|
样品搁板1件、灯管6只、照度计1台
|
|
安全保护
|
安全可靠的接地保护装置；工作室超温保护；加热器短路、过载保护。
|
1、灯的中心距离为70mm，参照光伏行业组件尺寸太阳能组件的尺寸长度为1680mm，并由此计算出采用8只灯管；
2、光源采用8额定功率为40W的UV-A紫外荧光灯。紫外线荧光灯管安装在仪器内顶层。UV-A灯管的发光光谱能量主要集中在340nm的波长处，为大致分布在280~400nm的连续光谱，
3、根据试验光谱辐照度不超过对应的太阳 (夏日赤道正午12时平均阳光)辐照度的5倍，40W的UV-A辐照几乎同要求完全吻合，为最佳选用光源。
4、由于荧光灯光能量输出会随时间而逐步衰减，为了减小因光能量衰减造成试验的影响，以及GB/T 19394-2003 No.5-a对辐照均匀度±15%的要求，本试验箱设计了灯电流控制系统，从而得到一个输出恒定的光能量。
